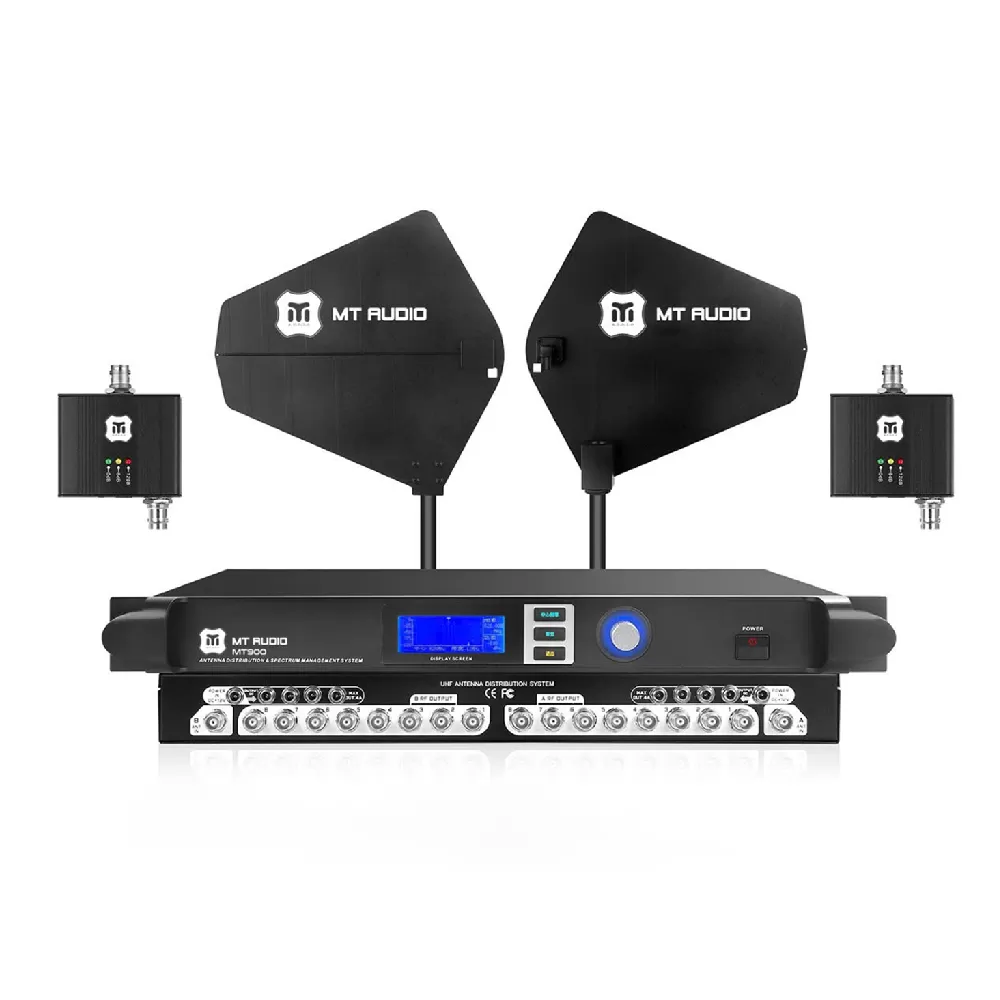

Bộ Lá Sóng - Hệ Thống Quản Lý Anten Phổ MT900

Hệ thống Quản lý Anten Phổ MT900
Dải tần số: 470-970MHz
Lọc bậc ba: Độ dốc giao nhau 24dBm
Độ lợi: dB (Chỉ định cổng)
Trở kháng: 50Ω
Cổng RF: BNC
Cấp nguồn cho Ăng-ten: 12V150mA
Nguồn điện đầu vào: DC12V 4A
Nguồn điện đầu ra: DC12V 1.1A
Kích thước: 482×215×44mm (Dài/Rộng/Cao)
Nhiệt độ hoạt động: (-20°~+50°)
GW/NW: 5.8kg/3.05kg
Cáp tần số cao: Kích thước RG-58UIZ
Trở kháng: 50Ω
Dải tần số: ≥500-1000MHz
Điện dung: ~30pF/ft
Mức tiêu thụ cáp: ≤0.45dB/m
Đường kính Cáp: 6mm
Chiều dài: 0,5M và 3M (Có thể tùy chỉnh độ dài)
*Nếu bạn cần cáp tần số cao dài hơn, vui lòng chọn dây có hiệu suất tốt hơn và
tính toán toàn bộ cáp theo dữ liệu do nhà sản xuất cung cấp. Độ suy hao không được vượt quá 12dB..
Loại ăng-ten: Định hướng tuần hoàn logarit (LPDA) Dải tần số: 450-950MHz
Loại giao diện: TNC
Trở kháng: 50Ω
Độ khuếch đại tín hiệu: +15dB
Độ định hướng: ngang 90°, dọc 60° Phân cực định hướng: Dọc Kích thước phân cực: (D) 290x(R) 260x(S) 28 mm
Loại ăng-ten: Lưỡng cực định hướng Dải tần số: 550-960MHz Loại giao diện: TNC
Trở kháng: 50Ω
Độ khuếch đại tín hiệu: +5dB
Độ định hướng: ngang 90°, dọc 90° Phân cực định hướng: Dọc Kích thước phân cực: (D) 210x(R) 178x(S) 45 mm

Hệ Thống Quản Lý Phổ:

• Cài đặt thông số quét tần số: 1 Tần số trung tâm Phân tích phổ Tần số trung tâm: 6 0 0
• Sau khi tần số trung tâm được điều chỉnh, bước tiếp theo là xác nhận lại băng thông
• Thiết lập tần số trung tâm của máy quét phổ và thực hiện kiểm tra băng thông ở giá trị thấp nhất và giá trị cao nhất của tần số micro không dây được sử dụng để quét 48MHz.
• Sau đó, thiết lập băng thông tương ứng với tần số trung tâm của máy quét và tần số trung tâm của micro không dây, và chọn 24MHz để quét.
• Hãy chú ý đến những thay đổi khi bạn tắt và bật các thiết bị khác trong tủ rack, chẳng hạn như đèn sân khấu và tường LED! Nếu bạn thấy giao diện hiện tại. Nếu sự thay đổi nhỏ, điều đó chứng tỏ ăng-ten được đặt đúng vị trí và các thiết bị khác không tạo ra nhiễu tần số vô tuyến. Nếu có các điểm tần số liền kề trong tín hiệu giao diện, có thể phát hiện hiện tượng giao thoa tần số. Nếu điểm tần số của sóng mới cần tránh xung đột với các tín hiệu này, hãy chọn vùng không nhiễu và không nhiễu.
• Sau khi chọn tần số của micro không dây, hãy đặt tần số trung tâm của máy quét giống nhau. Vì phổ RF rất động và phức tạp, điều này rất thuận tiện cho việc quan sát. Ví dụ: nhiễu tần số tín hiệu có thể xảy ra khi khởi động động cơ, hàn điện, máy sấy tóc, v.v. Khi những nhiễu này di động. Nếu không thể loại trừ, cần chọn lại vị trí và hướng của ăng-ten.
